武汉东西湖水玻璃价格|钠水玻璃批发|汉阳水玻璃
作者:15927300657 发布时间:2021-01-19 14:30
别名:泡花碱,钠水玻璃,钾水玻璃

武汉市鑫楚洋化工有限公司可提供增值税发票,槽罐车运输和桶装货运输,送货上门,货到付款,现款现货服务,时效保障。

一、水玻璃的组成

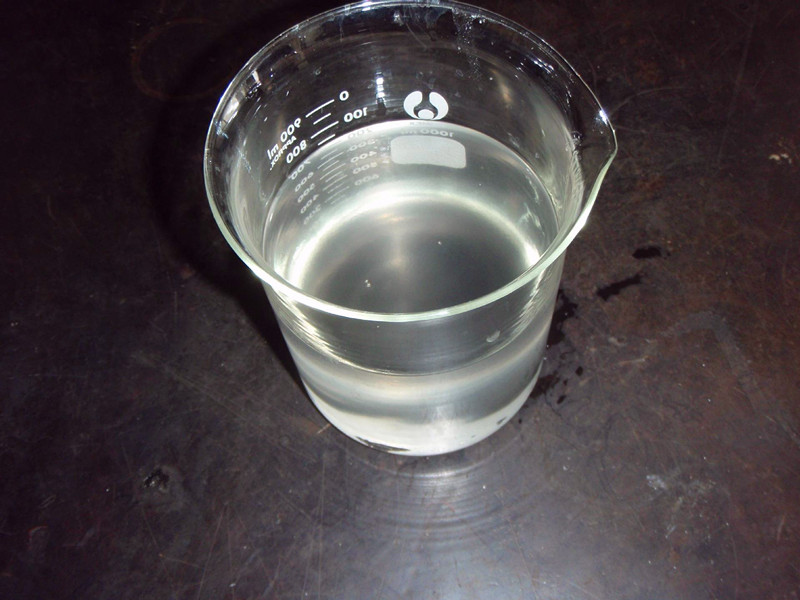

水玻璃分为钠水玻璃和钾水玻璃两类,俗称泡花碱。钠水玻璃为硅酸钠水溶液,分子式为Na2O.nSiO2和K2O.nSiOz。钾水玻璃为硅酸钾水溶液,分子式为K2O.nSiOz 。土木工程中主要使用钠水玻璃。当工程技术要求较高时也可采用钾水玻璃。优质纯净的水玻璃为无色透明的粘稠液体,溶于水。当含有杂质时呈淡黄色或青灰色。
钠水玻璃分子式中的n称为水玻璃的模数,代表Na2O和SiO2的分子数比,是非常重要的参数。n值越大,水玻璃的粘性和强度越高,但水中的溶解能力下降。当n大于3.0时,只能溶于热水中,给使用带来麻烦。n值越小,水玻璃的粘性和强度越低,越易溶于水。故土木工程中常用模数n为2.6~2.8,既易溶于水又有较高的强度。
我国生产的水玻璃模数一般在2.4~3.3之间。水玻璃在水溶液中的含量(或称浓度)常用密度或者波美度表示。土木工程中常用水玻璃的密度一般为1.36~1.50g/cm3,相当于波美度38.4~48.3 。密度越大,水玻璃含量越高,粘度越大。
水玻璃通常采用石英粉(SiO2)加上纯碱(NaCO3),在1300~1400℃的高温下煅烧生成固体 ,再在高温或高温高压水中溶解,制得溶液状水玻璃产品。
二、水玻璃的凝结固化
水玻璃在空气中的凝结固化与石灰的凝结固化非常相似,主要通过碳化和脱水结晶固结两个过程来实现,反应式如下: 随着碳化反应的进行,硅胶含量增加,接着自由水分蒸发和硅胶脱水成固体SiO2而凝结硬化,其特点是:
1.速度慢。由于空气中CO2浓度低,故碳化反应及整个凝结固化过程十分缓慢。
2.体积收缩。
3.强度低。
为加速水玻璃的凝结固化速度和提高强度,水玻璃使用时一般要求加入固化剂氟硅酸钠,分子式为 。其反应式如下:
氟硅酸钠的掺量一般为12%~15%。掺量少,凝结固化慢,且强度低;掺量太多,则凝结硬化过快,不便施工操作,而且硬化后的早期强度虽高,但后期强度明显降低。因此,使用时应严格控制固化剂掺量,并根据气温、湿度、水玻璃的模数、密度在上述范围内适当调整。即:气温高、模数大、密度小时选下限,反之亦然。

三、水玻璃的主要技术性质

(一)粘结力和强度较高
水玻璃硬化后的主要成分为硅凝胶和固体,比表面积大,因而具有较高的粘结力。但水玻璃自身质量、配合料性能及施工养护对强度有显著影响。

(二)耐酸性好
可以抵抗除氢氟酸(HF)、热磷酸和高级脂肪酸以外的几乎所有无机和有机酸。

(三)耐热性好
硬化后形成的二氧化硅网状骨架,在高温下强度下降很小,当采用耐热耐火骨料配制水玻璃砂浆和混凝土时,耐热度可达1000℃。因此水玻璃混凝土的耐热度,也可以理解为主要取决于骨料的耐热度。

(四)耐碱性和耐水性差
因 和 均溶于碱,故水玻璃不能在碱性环境中使用。同样由于 、NaF、Na2CO3均溶于水而不耐水,但可采用中等浓度的酸对已硬化水玻璃进行酸洗处理,提高耐水性。

四、水玻璃的应用

(一)涂刷材料表面,提高抗风化能力
水玻璃溶液涂刷或浸渍材料后,能渗入缝隙和孔隙中,固化的硅凝胶能堵塞毛细孔通道,提高材料的密度和强度,从而提高材料的抗风化能力。但水玻璃不得用来涂刷或浸渍石膏制品。因为水玻璃与石膏反应生成硫酸钠(Na2SO4),在制品孔隙内结晶膨胀,导致石膏制品开裂破坏。

(二)加固土壤
将水玻璃与氯化钙溶液交替注入土壤中,两种溶液迅速反应生成硅胶和硅酸钙凝胶,起到胶结和填充孔隙的作用,使土壤的强度和承载能力提高。常用于粉土、砂土和填土的地基加固,称为双液注浆。

(三)配制速凝防水剂
水玻璃可与多种矾配制成速凝防水剂,用于堵漏、填缝等局部抢修。这种多矾防水剂的凝结速度很快,一般为几分钟,其中四矾防水剂不超过1min,故工地上使用时必须做到即配即用。
多矾防水剂常用胆矾(硫酸铜)、红矾(重铬酸钾,K2Cr2O7)、明矾(也称白矾,硫酸铝钾)、紫矾等四种矾。

(四)配制耐酸胶凝、耐酸砂浆和耐酸混凝土
耐酸胶凝是用水玻璃和耐酸粉料(常用石英粉)配制而成。与耐酸砂浆和混凝土一样,主要用于有耐酸要求的工程。如硫酸池等。

(五)配制耐热胶凝、耐热砂浆和耐热混凝土
水玻璃胶凝主要用于耐火材料的砌筑和修补。水玻璃耐热砂浆和混凝土主要用于高炉基础和其他有耐热要求的结构部位。

(六)防腐工程应用
改性水玻璃耐酸泥是耐酸腐蚀重要材料,主要特性是耐酸、耐温、密实抗渗、价格低廉、使用方便。可拌和成耐酸胶泥、耐酸沙浆和耐酸混凝土,适用于化工、冶金、电力、煤炭、纺织等部门各种结构的防腐蚀工程,是纺酸建筑结构贮酸池、耐酸地坪、以及耐酸表面砌筑的理想材料。


电话
15927300657
